PZ573型伞齿轮对夹式刀形闸阀，伞齿轮对夹式刀形闸阀，PZ573系列对夹式刀形闸阀主要性能规范
| 公称压力(MPa) |
壳体试验(MPa) |
密封试验(MPa) |
工作温度 |
适用介质 |
| 1.0 1.6 |
1.5 2.4 |
1.1 1.8 |
≤900℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
伞齿轮对夹式刀型闸阀，伞齿轮对夹式刀闸阀，美标伞齿轮对夹式刀闸阀，美标对夹式刀闸阀主要零部件材质
| 体、盖 |
闸板 |
阀杆 |
密封面 |
| 不锈钢、碳钢、灰铸铁 |
碳钢、
不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
PZ573型美标刀型浆液阀，美标刀型浆液阀，PZ573型美标对夹式刀型浆液阀，PZ573型伞齿轮对夹式刀型阀

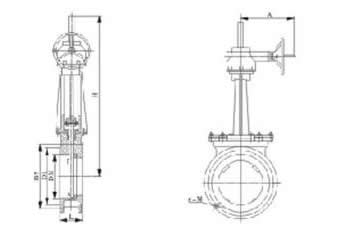

伞齿轮转动刀阀的结构图及主要外形及连接尺寸(mm)
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
|
50
|
43
|
90
|
110
|
475
|
4-M12
|
1.0
|
50
|
43
|
100
|
125
|
475
|
4-M16
|
|
65
|
46
|
110
|
130
|
500
|
4-M12
|
65
|
46
|
120
|
145
|
500
|
4-M16
|
|
80
|
46
|
125
|
150
|
535
|
4-M16
|
80
|
46
|
135
|
160
|
535
|
4-M16
|
|
100
|
52
|
145
|
170
|
605
|
4-M16
|
100
|
52
|
155
|
180
|
605
|
8-M16
|
|
125
|
56
|
175
|
200
|
665
|
8-M16
|
125
|
56
|
185
|
210
|
665
|
8-M16
|
|
150
|
56
|
200
|
225
|
765
|
8-M16
|
150
|
56
|
210
|
240
|
765
|
8-M20
|
|
200
|
60
|
255
|
280
|
880
|
8-M16
|
200
|
60
|
265
|
295
|
880
|
8-M20
|
|
250
|
68
|
310
|
335
|
1020
|
12-M16
|
250
|
68
|
320
|
350
|
1020
|
12-M20
|
|
300
|
78
|
362
|
395
|
1220
|
12-M20
|
300
|
78
|
368
|
400
|
1220
|
12-M20
|
|
350
|
78
|
412
|
445
|
1375
|
12-M20
|
350
|
78
|
428
|
460
|
1375
|
16-M20
|
|
400
|
102
|
462
|
495
|
1560
|
16-M20
|
400
|
102
|
482
|
515
|
1560
|
16-M22
|
|
450
|
114
|
518
|
550
|
1720
|
16-M20
|
450
|
114
|
532
|
565
|
1720
|
20-M22
|
|
500
|
127
|
568
|
600
|
1870
|
16-M20
|
500
|
127
|
585
|
620
|
1870
|
20-M22
|
|
600
|
154
|
670
|
705
|
2220
|
20-M22
|
600
|
154
|
685
|
725
|
2220
|
20-M27
|
|
700
|
165
|
775
|
810
|
2570
|
24-M22
|
700
|
165
|
800
|
840
|
2570
|
24-M27
|
|
800
|
190
|
880
|
920
|
3030
|
24-M27
|
800
|
190
|
898
|
950
|
3030
|
24-M30
|
|
900
|
203
|
980
|
1020
|
3430
|
24-M27
|
900
|
203
|
1005
|
1050
|
3430
|
28-M30
|
|
1000
|
216
|
1080
|
1120
|
3470
|
28-M27
|
1000
|
216
|
1110
|
1160
|
3470
|
28-M30
|
|
1200
|
254
|
1295
|
1340
|
4230
|
32-M30
|
1200
|
254
|
1325
|
1380
|
4230
|
32-M36
|
|
